更适合北大宝宝体质的 xv6 OS Lab 踩坑记 - Part5

北京大学 2025 年秋季学期操作系统/OS Lab Part 5
views | comments

CAUTION

致各位同学：本笔记的撰写目的是用作参考，请勿直接抄袭，否则后果自负。

Part5 的核心就是两个关键词：

  • 写时复制（Copy-on-Write, COW）
  • 懒分配（Lazy Allocation）

助教给了两个对应的测例：

  • test_mem_cow
  • test_mem_lazy_allocation

我们要做的，是把内核的内存子系统改造成支持这两种机制，并且通过 getpgcnt / getprocsz 这样的辅助系统调用，把内核里 “真实占用的物理页数” 和 “进程逻辑地址空间大小” 暴露给测试程序，从而通过评测。

评测框架#

在 Part4 里我们通过 SCHEDULER_TYPE + ENABLE_JUDGER 这套宏体系，把调度算法的测试框架接了进来。Part5 做的是同一套事情，只不过这次切的是内存机制而不是调度器。

Makefile 中新增了一组宏（简化版）：

含义：

  • TYPE=COW 时：
    • 编译器会看到 TYPE 和 TYPE_COW 两个宏
    • TEST_PROGRAM 被设置为 test_mem_cow
  • TYPE=LAZY 时：
    • 编译器会看到 TYPE 和 TYPE_LAZY_ALLOCATION 两个宏
    • TEST_PROGRAM 被设置为 test_mem_lazy_allocation

配合 Part4 中，使用 run_test 命令启动时注入的 ENABLE_JUDGER 宏，就可以类似这样跑评测：

make run_test TYPE=COW
make run_test TYPE=LAZY
bash

为了在同一个用户态框架下既支持 Part4，又支持 Part5，xv6-user/init.c、xv6-user/testcases/judger.c 和 xv6-user/testcases/test.h 都做了一套条件编译拆分：

  • 当定义了 ENABLE_JUDGER && SCHEDULER_TYPE 时，走 Part4 调度器评测逻辑；
  • 当定义了 ENABLE_JUDGER && TYPE 时，走 Part5 COW / 懒分配评测逻辑。

比如 xv6-user/init.c 里：

// Part 4
#if defined(ENABLE_JUDGER) && defined(SCHEDULER_TYPE)
  // ... 调度器测试框架 ...
// Part 5
#elif defined(ENABLE_JUDGER) && defined(TYPE)
  // ... 内存机制测试框架 ...
#else
  // ... 平时本地多测例 init ...
#endif
c

两块框架本质上是同一个套路：

  1. init 用 TEST_PROGRAM 启动指定测例子进程；
  2. 把测例的标准输出通过 pipe 收集到 test_outputs；
  3. 再启动 judger，把 “类型编号 + 输出字符串” 作为参数扔过去；
  4. judger 在用户态用字符串匹配判断是否 AC，并在最后打印 SCORE: x。

Part5 的 judger 逻辑更简单，只看输出里有没有：

Copy-on-Write Test Completed Successfully
Lazy Allocation Test Completed Successfully
text

同时确保没有 ERROR 字样。

初始物理页表管理机制#

这里，我们需要先介绍一下原有的物理页表管理机制：

核心数据结构和函数都定义在 kernel/kalloc.c 中：

// kernel/kalloc.c
struct {
  struct spinlock lock; // 用于保护物理内存分配器的互斥锁（自旋锁）
  struct run *freelist; // 用于管理空闲物理页的链表
  uint64 npage; // 当前系统中空闲的物理页数
} kmem;

struct run {
  struct run *next;
};
c

其中，freelist 是一个单向链表，每个节点都是一个空闲物理页，next 指向下一个空闲物理页。

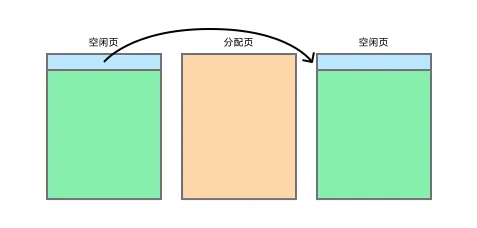

你可能会感到疑惑，画个图或许会好理解一些：

mem

物理页地址和 run 指针是同一个值，只是在空闲时把页首当作链表节点，分配给别人时恢复成全为负载的普通分配页。

kinit() 是物理内存分配器的初始化函数，负责设置初始状态：

freerange() 是一个辅助函数，用于将一段物理地址范围（pa_start 到 pa_end）内的物理页释放回空闲链表。

kfree() 是物理内存释放函数，负责将一页物理内存释放回空闲链表。其会将一个物理页填充垃圾数据（0x01），并将该物理页添加到空闲链表的头部，最后增加空闲页计数器 npage。

kalloc() 是物理内存分配函数，负责从空闲链表中分配一页物理内存。其会从 freelist 中取出一页物理内存，并减少空闲页计数器 npage，最后返回该物理页的地址。

辅助系统调用#

要在用户态测试 “物理页数” 和 “逻辑地址空间大小”，直接从 C 语言里算是不行的，只能靠内核给我们提供观测接口。

所以，我们需要在 kernel/include/sysnum.h 里新增两个系统调用号：

#define SYS_getprocsz  500   // 获取进程的内存使用情况
#define SYS_getpgcnt   501   // 获取当前已分配物理内存的页数
c

sys_getprocsz#

sys_getprocsz 可以直接干净实现：

// kernel/sysproc.c
/**
 * @brief 实现 getprocsz 系统调用，获取进程的堆顶地址。
 * @return 进程的堆顶地址
 */
uint64 sys_getprocsz(void) {
  acquire(&myproc()->lock);
  int sz = myproc()->sz;
  release(&myproc()->lock);
  return sz;
}
c

回顾一下我们在 Part2 中提到的，用户态地址空间结构：

这里的 p->sz 是进程用户态地址空间的 “逻辑大小”，本质上就是当前的 “堆顶” 地址，也就是用户态地址空间中，heap 区域的顶部地址（注意这里布局和标准的 Linux 地址空间布局不一致）。

sys_getpgcnt#

getpgcnt 的语义是：全局维度上，当前系统实际占用了多少物理页。语义上，其应当是所有可用物理页数减去空闲物理页数，这在原始的代码框架中可以表示为：

uint64 total_pages = ((void*)PHYSTOP) / PGSIZE; // 所有可用物理页数
uint64 used_pages = total_pages - kmem.npage; // 已使用物理页数
c

由于我们后续会改造物理内存分配器，因此这里暂时先不实现 getpgcnt 系统调用，占位即可：

/**
 * @brief TODO: 实现 getpgcnt 系统调用，获取当前已分配物理内存的页数。
 * @return 当前已分配物理内存的页数
 */
uint64 sys_getpgcnt(void) {
  return 0;
}
c

test_mem_cow / test_mem_lazy_allocation 都是通过多次调用 getpgcnt()，来观察 fork /sbrk/ 读写等操作对 “物理页数” 造成的影响，从而间接验证 COW 和懒分配是否工作正常。

由于他们彼此机制上并不冲突，并且正确实现后对于已有测例均无影响，所以我们在后续的实现中可以不像 Part4 那样到处做条件编译，直接实现即可。

物理内存分配器改造#

COW 的核心是 “同一物理页被多个进程共享”，而原先的 kfree() 默认 “一次 free 就回收这一页”，现在则必须 “直到没人引用这页，才能真正回收”。

所以，我们必须引入新的机制来管理物理页的引用计数。这里为了方便，我们删掉了原有的 npage，替换为语义更明确的 totalpages 和 freepages。

// kernel/kalloc.c
#define MAX_PHYS_PAGES (PHYSTOP / PGSIZE)

struct {
  struct spinlock lock;
  struct run *freelist;
  uint64 freepages; // 空闲页数
  uint64 totalpages; // 总分配物理页数（包括空闲页），小于等于 MAX_PHYS_PAGES
  int refcnt[MAX_PHYS_PAGES]; // 引用计数，用于 COW
} kmem;
c

通过 pa >> PGSHIFT 直接当作 refcnt 数组下标（中间有个 pa2index() 做安全检查）：

辅助接口：

kinit#

kinit() 负责初始化物理内存分配器。

这里没啥修改，主要是将新增两个字段 freepages 和 totalpages 初始化为 0。

void
kinit()
{
  initlock(&kmem.lock, "kmem");
  kmem.freelist = 0;
  kmem.freepages = 0;
  kmem.totalpages = 0;
  freerange(kernel_end, (void*)PHYSTOP);
  #ifdef DEBUG
  printf("kernel_end: %p, phystop: %p\n", kernel_end, (void*)PHYSTOP);
  printf("kinit\n");
  #endif
}
c

kalloc#

kalloc() 负责分配物理内存。

  • 从 freelist 取出一页；
  • freepages--；
  • 把对应的 refcnt[idx] 置为 1（ 初始只有一个引用 ）；

kfree#

kfree() 负责释放物理内存。

这里不再直接无脑回收到 freelist：

  1. 根据物理地址拿到 idx；
  2. 检查 refcnt[idx] >= 1，否则 panic（说明逻辑有 bug）；
  3. refcnt[idx]--；
  4. 如果减完后仍 > 0，说明还有别的 PTE 在用这页，直接返回，不真正回收；
  5. 只有减到 0 时，才把这页挂回 freelist，并 freepages++。

freerange#

kinit() 调用 freerange(kernel_end, PHYSTOP) 时，就顺便把 totalpages 和 refcnt 初始化好：

void
freerange(void *pa_start, void *pa_end)
{
  char *p;
  p = (char*)PGROUNDUP((uint64)pa_start);
  for (; p + PGSIZE <= (char*)pa_end; p += PGSIZE) {
    // 现在在初始阶段会计数总分配物理页数，并调用 incref 增加引用计数（对于 COW 来说，这里就是设置为 1）
    kmem.totalpages++;
    incref((uint64)p);
    kfree(p);
  }
}
c

allocated_pages#

最终 totalpages 基本等于 “物理内存总页数”，而 freepages 则随着运行动态变化。getpgcnt 就从这两个数字做减法即可。

懒分配#

懒分配的目标是：

  1. sbrk / brk 只改变进程的逻辑地址空间上限，不立刻分配物理页
  2. 等到真正访问某个地址时，再在缺页异常里分配对应页

growproc#

堆分配最终是调用了 growproc() 函数，其进而调用了 uvmalloc() 和 uvmdealloc()，最终封装的还是 kalloc() 和 kfree()。

其整体逻辑可以理解如下：

  • 如果 n > 0，则调用 uvmalloc() 在 [oldsz, newsz)[\texttt{oldsz},\ \texttt{newsz}) 区间里一页一页地使用 kalloc() 分配物理内存。
  • 如果 n < 0，则调用 uvmdealloc() 在 [newsz, oldsz)[\texttt{newsz},\ \texttt{oldsz}) 区间里一页一页地使用 kfree() 释放物理内存。

为了实现懒分配，我们需要将分配时机延迟到最后，也即真正访问某个地址时，再在缺页异常里分配对应页。

所以，我们修改 growproc() 的逻辑：

  • 扩大堆：只改 sz，不分配物理页
  • 缩小堆：uvmdealloc + 更新 sz，回收超过 new_sz 的那部分映射

对应到 sbrk() / brk() 系统调用，就意味着：

  • sbrk(SIZE) 之后，getprocsz 会变大，但 getpgcnt 暂时不变
  • 只有访问堆上的新地址时，才会触发缺页异常，由异常处理程序负责真正分配页

lazy_handler#

类似之前 Part2 中 VMA 的懒分配，我们在 kernel/trap.c 中增加了一个 lazy_handler() 专门处理堆上的懒分配缺页异常。

其首先进行基础权限检查，这要求访问的地址 stval：

  • < p->sz（逻辑堆顶）；
  • < MMAPBASE（避免踩到 mmap 区间）；

若通过检查，然后发现对应页表项目前还没分配，就在这里分配一页物理内存，并同时映射到用户页表和内核页表（注意内核页表不要带 PTE_U）。

这里有关页面映射的 API 以及相关机制的详细讲解，可以参考 Part2 的笔记。

这个 Handler 最后会和其他 Handler 一起，在 usertrap() 中检测到缺页异常时被顺序调用，稍后会给出具体实现。

写时复制#

COW 的 “用户视角” 很简单：fork() 后父子进程各有一份地址空间；在任何一方第一次写某页时，才真正拷贝一份物理页。

要在 xv6 里做这件事，大致分三步：

  1. fork 时不再立即拷贝物理页，而是让父子共享页，把 PTE 标成 COW
  2. 为每个物理页维护引用计数，防止被提前 kfree
  3. 写缺页时做 “按需复制”

PTE_COW#

为了实现 COW，我们需要新的 PTE 标志位，在 kernel/include/riscv.h 中新增一下：

#define PTE_COW (1L << 8) // COW 写时复制标志
c

这个位只在 “用户页表” 里有意义，用来标记这是一个 COW 页。内核页表中不会依赖这个标记来做判断。

uvmcopy#

fork 时会调用 uvmcopy 来将父进程的地址空间（即用户页表）复制到子进程。

你可能会好奇为什么这里不用复制内核态页表，答案是其这部分在 fork 里调用 allocproc() （从而调用 proc_kpagetable()）时已经自动复制好了。

其实内核态页表实际上可以看做以下三部分：

  • 全局 kernel_pagetable：在 proc_kpagetable() 里直接拷贝，提供所有进程都会用到的内核虚拟空间映射，包含内核代码 / 数据、设备寄存器、trampoline 等，全局共享，从而进入内核后就能无缝访问这些常驻资源
  • 私有内核栈：在 proc_kpagetable() 里单独分配，用于内核态执行系统调用、中断或缺页处理时需要栈空间保存寄存器和局部变量
  • 用户页表的复制，但是不带 PTE_U：在 uvmalloc、uvmcopy 等路径会把用户页的映射复制到 kpagetable。让内核能够直接访问该进程的用户物理页（拷贝参数、处理 COW、补全缺页等），但限制只能内核态使用

所以，uvmcopy() 只需要处理最后一部分即可，即同时完成：

  1. 把父进程每一页的映射复制到子进程的用户页表里，同时考虑是否要把该页降权为 COW（无写权限 + PTE_COW）
  2. 把同一批映射同步到子进程的内核页表（不带 PTE_U、PTE_COW），以便未来内核访问（内核访问需要写权限但不会依赖 PTE_COW）
  3. 一旦决定共享页（need_cow），就要给物理页做 incref 并把父亲的 PTE 也改成 COW（无写权限 + PTE_COW）
  4. 任意一步失败都要把已经做出的更改撤销（包括父页表），否则 fork 失败后父进程就陷入页表无写权限的情况

设置 PTE_COW 的条件：父页可写（PTE_W）或已是 COW（PTE_COW），前者好理解，后者对应父子进程第一次 fork 后，第二次 fork 时的情况，此时第一次 fork 时已经共享了页，第二次 fork 时仍需要再次共享页。

写时复制真正发生的地方#

上述修改仅仅是完成了父子进程页表的复制、权限的设置，但并没有真正实现写时复制。

写时复制真正发生的地方是：

  1. 当父子进程中任意一方尝试写共享页时，会触发缺页异常，然后在 usertrap() 中由异常处理程序处理。
  2. 当内核主动写用户页时，会调用 copyout2()。此时也需要进行 COW 判断是否需要进行写时复制。

其实第二点理论上来讲可以通过内核页表 + kerneltrap() 来实现，但我们考虑到简便性，加之之前也没在内核页表中设置 PTE_COW 以让内核能比较好地判断是否需要 COW，所以直接把逻辑留在 copyout2() 即可。

cow_handler#

usertrap() 一旦看到 scause == 15 并且对应 PTE 带 PTE_COW，就会先走 cow_handler()，而 cow_handler() 的主体就是调用 cow_make_writable()。

cow_make_writable() 在 kernel/vm.c 里，把恢复写权限还是新分配页这两个分支拆得很清楚：

  • 若 getref(pa) == 1 代表只有当前进程在用：直接改用户 PTE / 内核 PTE 的标志位，恢复 PTE_W 并清空 PTE_COW，再 sfence_vma() 刷新 TLB 就能继续写
  • 若引用计数大于 1，就说明至少两个进程在共享：此时 kalloc() 一页，把旧数据 memmove() 过去，再分别更新用户页表和内核页表；最后 kfree(old_pa) 让引用计数减一（真正是否回收交给 kfree() 内部判断）
  • 任何异常都会让 cow_handler() 把当前进程标记为 killed，以免写错页。

copyout2#

只要内核里有把数据写回用户缓冲区的地方（例如 sys_wait、file、pipe、nanosleep 等），最后都会走 copyout2()。如果 copyout2() 没有 COW 逻辑，内核直接 memmove 就会绕过写缺页，导致父子共享页被一起污染。

所以，这里需要把 copyout2() 改成逐页处理 + 每页先调用 cow_make_writable() 确保可写。

逻辑顺序是：

  1. 检查 dstva + len 是否超过 p->sz，防止写到堆之外
  2. 逐页循环，每次定位 va0 = PGROUNDDOWN(dstva)
  3. 先执行 cow_make_writable() 保证该页处于可写状态（如果还是 COW，会在这里做真正的复制）
  4. 计算本页剩余可写字节 n 并 memmove()
  5. 继续跳到下一页直到写完

这样 copyout2() 既能满足过去的语义，又能在 COW 环境里正确地触发缺页。

usertrap#

至此，我们基本上就已经完成了懒分配 + 写时复制的全部逻辑，最后只需要将三个和缺页相关的 Handler 合并在一起，从而保证在 usertrap() 中能够正确地处理缺页异常即可：

  • cow_handler()：处理写时复制缺页异常
  • vma_handler()：处理 mmap 区缺页异常，需要从之前的代码中提取出来
  • lazy_handler()：处理堆区懒分配缺页异常

usertrap() 里简化成：

// kernel/trap.c
uint64 scause = r_scause();
uint64 stval  = r_stval();

if (scause == 12 || scause == 13 || scause == 15) {
  if (handle_user_page_fault(p, scause, stval) < 0) {
    printf("usertrap(): segfault pid=%d %s, va=%p\n", p->pid, p->name, stval);
    p->killed = 1;
  }
}
c

调用顺序按照 “最专门 → 最通用” 的思路排列：

  1. cow_handler()：只有写 COW 页才会触发，且一定是 scause == 15
  2. vma_handler()：mmap 区既可能因为懒分配缺页，也可能因为权限不允许导致 fault，它们都在这里完成
  3. lazy_handler()：最后兜底堆区懒分配

如果三个 Handler 都回 -1，就说明这次缺页属于真正的非法访问，usertrap() 会打印 segfault 并标记进程 killed。

测试#

COW#

make run_test TYPE=COW
bash

得到输出：

LAZY#

make run_test TYPE=LAZY
bash

得到输出：
